常用冷卻器的工作原理和結構

冷卻器是制冷系統中的重要設備之一。它是冷卻器的散熱表面，將制冷劑過熱蒸汽的熱量傳遞到周圍的空氣或水。它被冷卻成飽和蒸汽，并進一步冷卻成高壓液體，以便在系統中循環使用。下面介紹常用冷卻器的工作原理和結構。

冷卻器

管式冷卻器由兩種不同直徑的管組成。一個或多個小直徑管套在大直徑管中，然后纏繞成蛇形或牡蠣螺旋形，如外2-98所示。制冷劑的蒸汽從上方進入內管和外管之間的空腔，并在內管的外表面上冷凝，

液體在外管底部依次向下流動，并從下端流入儲液器。冷卻水從冷卻器的下部進入，并與制冷劑逆流地從上部依次通過每排內管流出。套筒式冷卻器的冷卻水流道較長。制冷劑不僅被冷卻水吸收，還被管外空氣冷卻，因此傳熱效果良好。臥式管殼式冷卻器。制冷劑蒸汽在管道外表面冷凝，冷卻水在泵的作用下在管道中流動。制冷劑蒸汽從上部進氣管進入，冷凝成液體，然后通過氣缸下部的出口管流入儲液罐。凝汽器筒體兩端用端蓋密封，端蓋內部用隔水擋板密封，實現冷卻水的多管流動。凝汽器管束數量均勻，冷卻水進出口可設在同一端，冷卻水進、出口可設在同端。

立式管殼式冷卻器垂直安裝，兩端無端蓋。制冷劑蒸汽從冷卻器殼體中部上方的進氣管進入氣缸的外部空間。冷凝的液體沿著管道外壁從上到下流動，在冷卻器底部聚集，并通過出口管進入儲液器。冷卻水從頂部進入冷卻器的換熱管，以膜狀沿管壁向下流動，并排放到冷卻器下方的水池中進行再循環。螺旋板冷卻器。螺旋板冷卻器由兩個螺旋面、頂蓋和連接管組成。兩個螺旋體形成兩個螺旋通道，兩種流體在其中逆流流動。一種流體從螺旋中心流入并從外圍流出，另一種流體則從外圍流入并從中心流出。螺旋結構使內部難以清潔和維修。

板式冷卻器板式冷卻器由一系列具有一定波紋形狀的金屬板組成。板之間有許多小流道，制冷劑和軟制冷劑通過板交換熱量。螺旋擋板冷卻器。螺旋擋板冷卻器的螺旋主體由螺旋擋板和擋板的頂角組成。螺旋擋板由定距管固定，冷凝管一根接一根穿過螺旋擋板。螺旋擋板和管板一起用作冷卻器管束的支撐。螺旋擋板呈扇形。每個擋板與殼體的軸線形成一個夾角。相鄰的擋板在外圍的前部和后部連接，以形成連續的螺旋線。這種裝置模式改變了殼側流體的流動狀態，從而提高了殼側的傳熱效率并減少了殼側中的流體壓降。

關鍵詞：

掃二維碼用手機看

上一個: 無

下一個: 高溫瞬時殺菌設備是如何消毒的？

上一個: 無

下一個: 高溫瞬時殺菌設備是如何消毒的？

產品推薦

巴氏殺菌機

巴氏殺菌機以熱水為介質，整體采用不銹鋼制造，無級變頻調速，噪音低，運行穩定。溫度和時間可根據產品要求任意調整。巴氏殺菌機結構緊湊，操作方便，故障率低。加熱方式采用鍋爐蒸汽和鍋爐熱水加熱，特別適用于連續蒸煮作業。采用手動控溫系統，水質上升快，加熱均勻，溫差小，溫度可調。巴氏殺菌機可以有效地將物料平衡混合到介質水中，提供物體的漂白和殺菌作用，更有效地保護加工產品。雙網帶設計將所有材料保持在水中，上蓋配有浮力防水裝置，防止蒸汽從縫隙泄漏。

釬焊換熱器

釬焊換熱器是由多片波紋板按一定間隔沖壓成型，用墊片密封，并用框架和壓緊螺釘層壓壓縮而成。板片的四個角孔與墊片形成流體分布。管道和集水管使冷熱流體在每塊板片兩側的流道中流動，同時使冷熱流體合理分離，并通過板片進行熱交換。釬焊換熱器已廣泛應用于冶金、礦山、石油、化工、電力、醫藥、食品、化纖、造紙、紡織、船舶、供熱等部門。它們可用于加熱、冷卻、蒸發、冷凝和廢熱回收。下面讓我們來看看釬焊換熱器的設計特點。釬焊換熱器板片排列緊密。與其他類型的換熱器相比，釬焊換熱器占用的面積和空間更小。

CIP加熱系統

CIP加熱系統控制有兩種方式：手動控制和自動控制。手動控制完全是閥門的手動操作，如注液、清洗、排水、控溫等功能。自動控制是設計者根據要求設定可調的流量、溫度、濃度、壓力、時間等參數。儀器儀表自動控制CIP加熱系統，并根據設定的清洗流程，以較少的時間、工作量、消耗，完成清洗的目的，實現更大的利潤。由于酸、堿等清洗液對人體的危害和清洗質量是無菌生產的重要因素，因此CIP加熱系統的自動控制是非常必要的。很多人可能認為CIP加熱系統就是用水和堿性水沖洗清洗設備的內腔。

套管式換熱器

隨著環保、節能和可持續發展政策的出臺，人們環保意識的增強，新技術的不斷更新?lián)Q代，新材料的不斷涌現，對新型環保、節能的套管式換熱器將越來越高。通過對套管式換熱器的傳熱過程和傳熱系數的研究，對套管式換熱器的實際工作環境、安全可靠性、安裝、運行和維護等方面提出新的方法和理論。各種傳熱性能更好、成本更低的新材料將出現并大量用于套管式換熱器的設計和制造。在裝備工程中，節能環保始終是重中之重。套管式換熱器的設計也不例外。如何用更小的能耗和更低的污染來檢驗傳熱是套管式換熱器未來發展的重中之重。

CIP清洗系統

CIP加熱器

SJM型升降膜真空板式蒸發器成套設備

加熱機組

管式超高溫瞬時殺菌設備

板式殺菌成套設備

板式超高溫殺菌設備

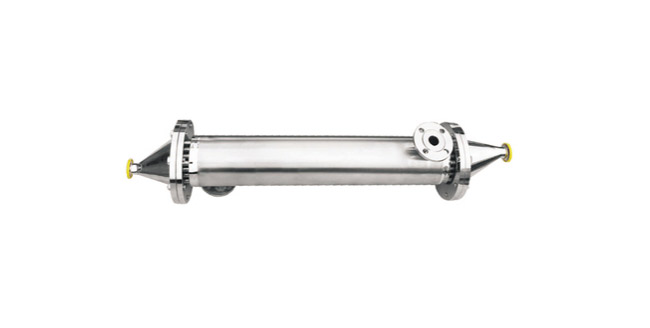

列管式換熱器
